Enchufe de terminación CAN

Conector hembra DB9 CAN Terminator

Zócalo de terminación CAN DB9

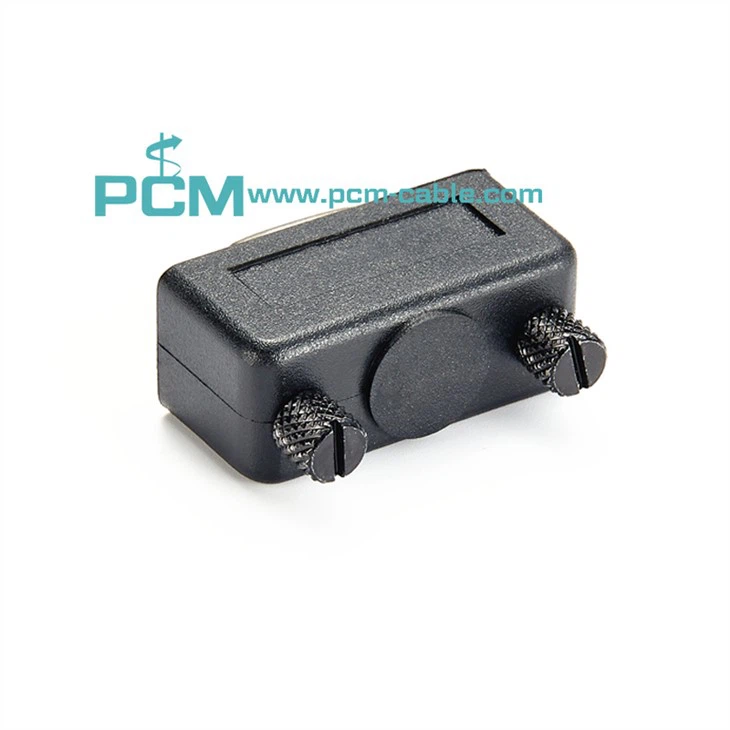

CAN Terminator DB9-Conector macho

Conector Sub-D9 de terminación CAN

Las resistencias de terminación se utilizan para eliminar los reflejos de la señal en los cables de comunicación. Durante la comunicación, hay dos razones para los reflejos de la señal: discontinuidad de impedancia y desajuste de impedancia.

La impedancia es discontinua y la señal de repente se encuentra con el cable al final de la línea de transmisión con poca o ninguna impedancia, y la señal causará reflejos en este lugar. El principio de este tipo de reflexión de la señal es similar al reflejo de la luz de un medio a otro medio. Para eliminar esta reflexión, es necesario conectar una resistencia terminal del mismo tamaño que la impedancia característica del cable al final del cable, de modo que la impedancia del cable sea continua. Dado que la transmisión de la señal en el cable es bidireccional, se puede conectar una resistencia de terminación del mismo tamaño en el otro extremo del cable de comunicación.

Otra causa de los reflejos de la señal es la falta de coincidencia de impedancia entre el transceptor de datos y el cable de transmisión. La reflexión provocada por este motivo se manifiesta principalmente en la confusión de todos los datos de la red cuando la línea de comunicación está en modo inactivo.

Para mejorar la capacidad de topología de los nodos de la red, ambos extremos del bus CAN deben estar conectados con una resistencia terminal de supresión de reflejos de 120 Ω, que juega un papel muy importante en la coincidencia de la impedancia del bus. Si se ignora esta resistencia, se mejorará la antiinterferencia y la confiabilidad de la comunicación digital. El sexo se reduce considerablemente, e incluso la comunicación es imposible.
