Cable codificador de servomotor
Introducción del cable codificador de servomotor
Cable codificador de servomotor: cable especial para servosistema, un nuevo producto de serie respetuoso con el medio ambiente, el cable tiene una serie de características únicas como alta flexibilidad, resistencia al desgaste, resistencia al plegado, resistencia al aceite, resistencia a la flexión, resistencia a la tracción, resistencia a la torsión, anti -interferencias y resistencia al envejecimiento. Se utiliza como servocable especial para conectar y controlar el servosistema. Se combina perfectamente con el funcionamiento del servomotor, mejorando en gran medida la eficiencia de trabajo del servomotor (motor de control, motor actuador).
Beneficios del cable codificador de servomotor
Resistente a la flexión y a las cadenas de arrastre.
Utilizando material de PVC elástico mixto especial altamente flexible, resistente a la tensión y la flexión.
Resistente al aceite y la corrosión.
Después de 30 días de prueba de inmersión, el cable todavía se puede utilizar normalmente.
Baja excentricidad
El grosor de la funda es uniforme, lo que evita la ruptura de corriente y protege eficazmente el núcleo del cable para garantizar la seguridad eléctrica.
Resistente a altas y bajas temperaturas.
El cable se puede utilizar normalmente a bajas temperaturas de 30 grados y altas temperaturas de 105 grados.
Doble blindaje y antiinterferencias.
Red protectora de alta densidad + lámina de aluminio, con mejor rendimiento antiinterferencias
Amplia gama de aplicaciones
Se utiliza para diversas instalaciones móviles como equipos de automatización, robots, cadenas de tanques, etc.
Chaqueta de PVC ignífuga
Se apaga instantáneamente cuando sale de la luz, una pequeña cantidad de humo blanco, que es a la vez respetuoso con el medio ambiente y seguro.
Impresión clara en la cubierta del cable
El cuerpo del cable está impreso con especificaciones, voltaje y otra información.
Tipos de cable codificador de servomotor
Clasificación por función
- Cable de alimentación servo
Se utiliza principalmente para transmitir energía y proporcionar el suministro de energía requerido para servomotores u otros equipos.
Aplicable a servomotores de diversas marcas, como SIEMENS, FANUC, Mitsubishi, etc.
- Cable de señal servo
Se utiliza para transmitir diversas señales de control, como arranque, parada, ajuste, etc.
Aplicable a controladores, sensores y actuadores de diversas marcas, como OMRON, Allen-Bradley, Schneider Electric, etc.
- Cable codificador servo
Se utiliza para conectar codificadores y transmitir señales de posición o información de movimiento.
Aplicable a codificadores de diversas marcas, como Heidenhain, SICK, Baumer, etc.
- Cable de servofreno
Se utiliza principalmente para transmitir señales de freno y controlar la función de freno de servomotores u otros equipos.
Aplicable a algunos servosistemas que requieren funciones de freno, como FANUC, Yaskawa, etc.
Clasificación por tipo de conector

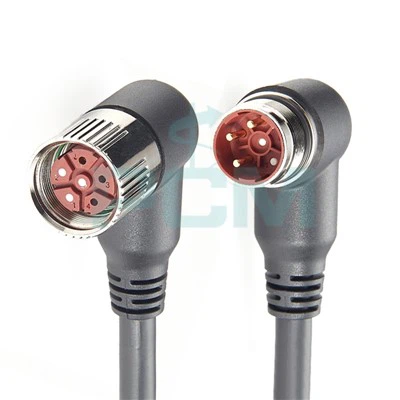

- Cable conector M23
- Aplicable a muchos equipos industriales, como servomotores, codificadores y sensores.
- Los cables M23 son muy comunes en marcas alemanas, como FANUC y SIEMENS.
- Los cables M23 suelen tener un rendimiento de protección confiable y pueden usarse en entornos industriales hostiles.
- Números de pines: 4 pines, 6 pines, 8 pines, 12 pines, 17 pines, 19 pines
- Cable conector M12
- Aplicable a pequeños robots, sensores y actuadores.
- Los cables M12 se utilizan mucho en algunas marcas, como OMRON y BALLUFF.
- Los cables M12 suelen tener un diseño compacto y un coste menor, adecuados para aplicaciones con limitaciones de espacio.
- Cables de conector sub-D
- Aplicable a algunos codificadores y sensores específicos, así como a algunos equipos antiguos.
- Los conectores D-sub pueden ser más comunes en algunas marcas, como Panasonic.
- Los conectores sub-D suelen tener una gran cantidad de pines y son adecuados para ocasiones en las que es necesario transmitir múltiples señales.
- Otros tipos de conectores
Además de los conectores M23, M12 y D-sub, existen otros tipos de conectores, como los conectores RJ45. Estos conectores pueden usarse en marcas específicas o aplicaciones especiales, según el diseño del equipo y la preferencia del fabricante.
Aplicaciones del cable codificador de servomotor
Instalación fija
Se utiliza en lugares donde el cable no se mueve, como por ejemplo fijado en un armario.
Elija el tipo flexible estándar ordinario, el tipo resistente al desgaste, el tipo impermeable, el tipo de interferencia fuerte y otros productos de cable.
Operación de cadena de arrastre a largo plazo
Se utiliza para la operación de cadena de arrastre en forma de U a largo plazo, que tiene altos requisitos para la resistencia a la flexión del cable.
Elija cables de cadena de arrastre de alta flexibilidad y velocidad ultraalta: resistentes al desgaste, resistentes a la flexión, etc.
Resistencia al movimiento de torsión del robot
Aplicado en cableado de robots. Se debe prestar atención a los parámetros de flexión hacia adelante del cable, al número de torsión hacia adelante y hacia atrás, etc.
Elija productos extraflexibles, ultraflexibles y resistentes al desgaste.
Automatización Industrial
Aplicado a dispositivos automáticos mecanizados, como fabricación industrial automatizada, automatización industrial diversa, equipos electromecánicos, máquinas herramienta, equipos logísticos, etc.
Automatización robótica
Proporcione soluciones de cable para restaurantes y cafeterías con robots no tripulados.
Requiere resistencia al humo de aceite, alta temperatura, baja temperatura, flexión y desgaste.
Sistema de accionamiento por servomotor
Adecuado para instalación bajo movimiento alternativo continuo y flexión frecuente en entornos industriales.
Adecuado para diversas instalaciones eléctricas en ambientes interiores o exteriores secos o húmedos.
Aplicación del cable M23 en Interbus
Interbus es un protocolo de comunicación Fieldbus utilizado en el campo de la automatización industrial. Permite la transmisión y el control de datos en tiempo real entre varios dispositivos industriales, logrando así un control y monitoreo automatizados.
La aplicación del cable M23 en el sistema Interbus suele ser como cable de conexión para conectar varios dispositivos Interbus, como módulos IO, sensores, actuadores, etc. Estos dispositivos se comunican con PLC u otros controladores a través de la red Interbus para lograr el intercambio de datos y transmisión de instrucciones de control.
Las aplicaciones específicas del cable M23 en el sistema Interbus incluyen:
1. Conexión del módulo IO: Conexión del módulo IO al bus Interbus para transmitir señales de entrada/salida externas al PLC u otros controladores, o para enviar señales de control desde el controlador a dispositivos externos.
2. Conexión de sensores: Conexión de varios sensores (como sensores de temperatura, sensores de presión, etc.) a la red Interbus a través del cable M23 para monitorear en tiempo real varios parámetros en el proceso de producción.
3. Conexión de actuadores: Conexión de actuadores (como motores, cilindros, etc.) a la red Interbus mediante cables M23 para recibir instrucciones de control y realizar las acciones correspondientes.
4. Conexión de dispositivos adicionales: Conexión de otro tipo de dispositivos (como codificadores, contadores, etc.) a la red Interbus a través de cables M23 para ampliar las funciones y capacidades de monitoreo del sistema.
Acerca de la fábrica
Premier Cable: su fuente de referencia para cables codificadores de servomotores de precisión
Como fabricante centrado en la investigación y el desarrollo de arneses de cableado para sistemas de conexión de control industrial y arneses de cableado para robótica, Premier Cable se compromete a proporcionar a los clientes productos confiables y de alta calidad. Nuestra gama de productos cubre una variedad de cables de codificador, cables de servomotor, cables de freno, cables de codificador absoluto, etc. para satisfacer las necesidades de diferentes industrias.
Nuestros productos son compatibles con muchas marcas conocidas, incluidas Siemens, Schneider Electric, Matsushita, Mitsubishi, Fuji, Delta, FANUC, Omron, etc. Esto garantiza que nuestros productos puedan funcionar perfectamente con los equipos y sistemas existentes de los clientes, ya sea en el campo de la automatización industrial o la robótica.
Preguntas frecuentes
¿Qué longitud puede tener el cable del codificador de un servomotor?
+
-
Normalmente, la longitud de un cable codificador de servomotor puede estar entre 1 metro (aproximadamente 3 pies) y 10 metros (aproximadamente 33 pies). Las longitudes de cable en este rango generalmente pueden satisfacer las necesidades de la mayoría de las aplicaciones mecánicas y de automatización industrial. Sin embargo, para algunas aplicaciones especiales, también se pueden personalizar longitudes de cable más largas o más cortas para cumplir con requisitos específicos.
¿Cuál es el radio de curvatura mínimo del cable del servomotor?
+
-
Para los cables de servomotor, el radio de curvatura mínimo generalmente depende del escenario de aplicación, como aplicaciones móviles o instalaciones fijas. En términos generales, en aplicaciones móviles, para garantizar la durabilidad y confiabilidad del cable, el radio de curvatura mínimo será ligeramente mayor. En el caso de instalaciones fijas, el cable suele estar en estado estático, por lo que el radio mínimo de curvatura puede ser relativamente menor.
Para aplicaciones móviles: 7,5 x el diámetro exterior del cable
Para instalaciones fijas: 5 x el diámetro exterior del cable
La diferencia entre los cables de servomotor y los cables normales.
+
-
Objetivo:
Los cables de servomotor están especialmente diseñados para conectar servomotores y equipos relacionados para transmitir señales de control, señales de retroalimentación y fuente de alimentación, etc., para lograr un control de movimiento preciso y retroalimentación de posición.
Los cables comunes se utilizan para diversas conexiones eléctricas generales, como transmisión de energía, transmisión de datos, transmisión de señales, etc., y a menudo se utilizan en aplicaciones domésticas, comerciales e industriales.
Rendimiento eléctrico:
Los cables de servomotor generalmente tienen requisitos de rendimiento eléctrico más altos, como mayor capacidad antiinterferente, menor retardo de señal, mayor capacidad de carga de corriente, etc., para satisfacer las necesidades de los sistemas de control de precisión.
Los cables comunes suelen tener un rendimiento eléctrico más general y son adecuados para necesidades generales de conexión eléctrica, pero pueden no serlo para sistemas de control de precisión.
Diseño estructural:
Los cables de servomotor suelen tener diseños estructurales más complejos para adaptarse a requisitos de control y entornos de trabajo complejos, y pueden contener más cables, capas de blindaje, materiales aislantes, etc.
La estructura de los cables ordinarios es relativamente simple y generalmente incluye cables, materiales aislantes y capas protectoras exteriores para satisfacer las necesidades básicas de conexión eléctrica.
Durabilidad:
Los cables de servomotor suelen tener mayor durabilidad y capacidad antiinterferente para adaptarse a condiciones duras como cargas elevadas, altas temperaturas, vibraciones, etc. en entornos industriales.
Los cables comunes pueden ser duraderos en aplicaciones generales, pero es posible que no tengan el alto rendimiento y la durabilidad necesarios para los cables de servomotor.
¿Cuántos cables tiene un servomotor?
+
-
Servomotores trifásicos: Los servomotores utilizados en la mayoría de las aplicaciones industriales son motores trifásicos, que generalmente tienen 3 cables de alimentación principal, fase A, fase B y fase C. Además, se pueden incluir cables adicionales para conexión a tierra u otros. transmisión de señal.
Servomotores monofásicos: Algunos servomotores más pequeños pueden ser motores monofásicos, que suelen tener 2 cables de alimentación (positivo y negativo) y posibles cables adicionales para transmisión de señal o conexión a tierra.
Servomotores multipolares: en algunos servomotores de alto rendimiento o aplicaciones especiales, puede haber más cables para admitir sistemas de control y retroalimentación más complejos, como señales de retroalimentación del codificador, sensores de temperatura, etc.
¿Qué es un cable de servomotor?
+
-
El cable de servomotor es un cable especial que se utiliza para conectar servomotores y controladores. Tiene un diseño y estructura especiales para cumplir con altos requisitos de transmisión de señal, antiinterferencias y durabilidad. Por lo general, incluye cables para la transmisión de señales de alimentación, datos y retroalimentación, así como posibles capas de blindaje y materiales aislantes. Los tipos de interfaz comunes incluyen cable M12, cable M23, etc.
¿Debe estar blindado el cable del codificador del servomotor?
+
-
El cable del codificador del servomotor debe estar blindado porque el servosistema generalmente se usa en un entorno industrial y puede verse muy afectado por interferencias electromagnéticas.
¿Cómo funciona un cable codificador para un servoaccionamiento?
+
-
El cable del codificador del servoaccionamiento se utiliza para transmitir señales de retroalimentación de posición y velocidad conectando el codificador y el variador. Su principio de funcionamiento generalmente incluye los siguientes pasos:
Operación del codificador: el codificador está instalado en el servomotor y convierte esta información en señales digitales al detectar la posición y la velocidad del rotor del motor.
Transmisión de señal: El codificador transmite señales digitales de posición y velocidad al servoaccionamiento a través del cable del codificador. Los cables del cable del codificador transmiten estas señales desde el codificador al variador.
Decodificación del variador: el variador recibe las señales transmitidas por el codificador y controla la rotación del motor en función de estas señales. El variador ajusta la rotación del motor en función de las señales de retroalimentación de velocidad y posición recibidas para lograr un control de posición y de velocidad precisos.
Control de retroalimentación: el variador utiliza la información de posición y velocidad obtenida del codificador, la compara con el valor establecido y ajusta la salida del motor para garantizar que el movimiento real sea consistente con el movimiento esperado. Este control de circuito cerrado permite que el servosistema logre un control de movimiento estable y de alta precisión.
¿Cómo funciona un servofreno?
+
-
Los servofrenos suelen ser frenos electromagnéticos que logran funciones de frenado o liberación controlando la fuerza electromagnética. Su principio de funcionamiento es el siguiente:
Control de fuerza electromagnética: el servofreno contiene una bobina electromagnética en su interior, que genera fuerza electromagnética cuando se acciona. Esta fuerza electromagnética hace que el disco de freno dentro del freno entre en contacto con el cuerpo del freno fijado en el eje del servomotor, logrando así la función de frenado.
Liberación del freno: cuando es necesario soltar el freno, el sistema de control desconecta la fuente de alimentación de la bobina electromagnética, de modo que la fuerza electromagnética desaparece y también se libera el contacto entre el disco de freno y el cuerpo del freno, liberando así el freno.
Estabilidad y confiabilidad: los servofrenos generalmente están diseñados con una estructura precargada por resorte. Incluso en caso de corte o falla de energía, el freno permanecerá en el estado de frenado, asegurando la estabilidad y confiabilidad del dispositivo mecánico.
¿Cómo conectar el cable del servomotor?
+
-
En términos generales, los pasos de cableado del servomotor son los siguientes:
Confirme el cable de alimentación y de tierra: Primero, confirme el cable de alimentación y el cable de tierra. El cable de alimentación suele ser rojo y el cable de tierra suele ser marrón o negro. Conecte el cable de alimentación al puerto de alimentación correspondiente y el cable de tierra al puerto de tierra.
Conecte la señal de control: El cable de señal de control es generalmente naranja, amarillo, blanco o azul. Según la identificación de la interfaz del controlador o controlador, conecte el cable de señal de control al puerto correspondiente.
Arregle la conexión: asegúrese de que todas las conexiones sean firmes y confiables para evitar aflojamientos o un mal contacto.
¿Cómo distinguir los cables del servomotor?
+
-
1. Número de cables de codificador
En primer lugar, la definición del cable del codificador se puede distinguir por el número de cables del codificador del servomotor. Generalmente hay tres o cuatro cables de codificador. Si hay tres cables del codificador, corresponden a la fase A, fase B y fase Z, respectivamente, y se utilizan para detectar la fase y el sentido de rotación del motor; si hay cuatro cables de codificador, además de la fase A, la fase B y la fase Z, también hay una línea eléctrica.
2. Color del cable del codificador
En segundo lugar, la definición del cable del codificador se puede distinguir por el color del cable del codificador. Los colores de los cables del codificador de servomotor de diferentes fabricantes y modelos pueden variar ligeramente, pero en general, el color del cable de la fase A es verde o negro, el color del cable de la fase B es rojo o blanco, el color de la fase Z El cable es azul o amarillo y la línea de alimentación generalmente es roja o marrón. Si no está seguro de la definición del cable del codificador, puede consultar las especificaciones relevantes.
3. Interfaz del cable codificador
Finalmente, la definición del cable del codificador se puede distinguir por la interfaz del cable del codificador del servomotor. En general, existen dos tipos de interfaces para cables de codificador: terminales y enchufes. Si se trata de una interfaz de terminal, deberá utilizar un destornillador para conectar el cable al terminal del controlador o variador; Si se trata de una interfaz de enchufe, debe insertar el cable en el enchufe del controlador o unidad.
¿Para qué se utilizan los servomotores?
+
-
Los servomotores se utilizan a menudo en aplicaciones que requieren un control preciso de la posición, la velocidad y el par, como maquinaria industrial, robótica, mecanizado CNC, etc. Los servomotores pueden ajustar con precisión la posición y la velocidad del eje de salida de acuerdo con la señal de entrada. y se utilizan a menudo en escenarios que requieren control de movimiento de alta precisión.
¿Para qué se utilizan los codificadores?
+
-
Los codificadores se utilizan para medir la posición, la velocidad y la dirección del motor o el movimiento mecánico para proporcionar información de retroalimentación precisa. En los servosistemas, los codificadores se utilizan generalmente para monitorear la posición del rotor del motor y enviar señales de retroalimentación al sistema de control para lograr un control de circuito cerrado y garantizar la precisión y estabilidad del sistema. Los codificadores también se utilizan ampliamente en equipos de automatización, robots, sistemas CNC y otros campos.
¿Qué significan los colores de los cables de los servos?
+
-
Tierra (GND):
Por lo general, se usa marrón o negro para representar el cable de tierra, conectado al terminal negativo de la batería.
Potencia del servo (Vservo):
Por lo general, el rojo se usa para representar la potencia del servo, conectado al terminal positivo de la batería.
Línea de señal de servocontrol:
Puede ser naranja, amarillo, blanco o azul, y se utiliza para transmitir señales de control como el control de posición y velocidad.
¿Qué calibre de cable utilizan los servos?
+
-
El calibre del cable comúnmente utilizado para los servomotores depende de la potencia, la corriente y los requisitos de aplicación del motor. En términos generales, los servomotores de menor potencia pueden utilizar cables más delgados, mientras que los servomotores de mayor potencia requieren cables más gruesos para transportar corrientes más altas. Los calibres de cables comunes incluyen diámetros de cables que van desde 22 AWG a 16 AWG.
