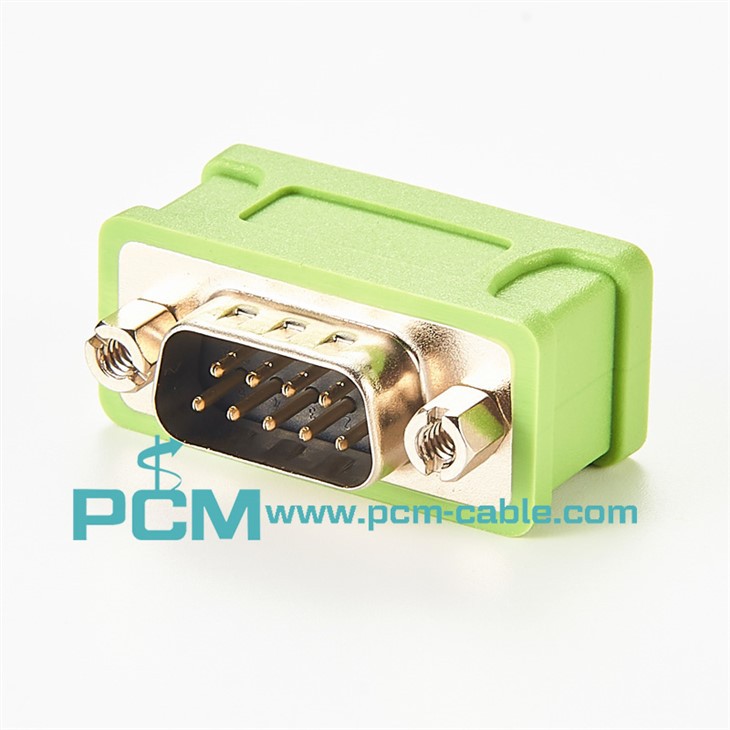

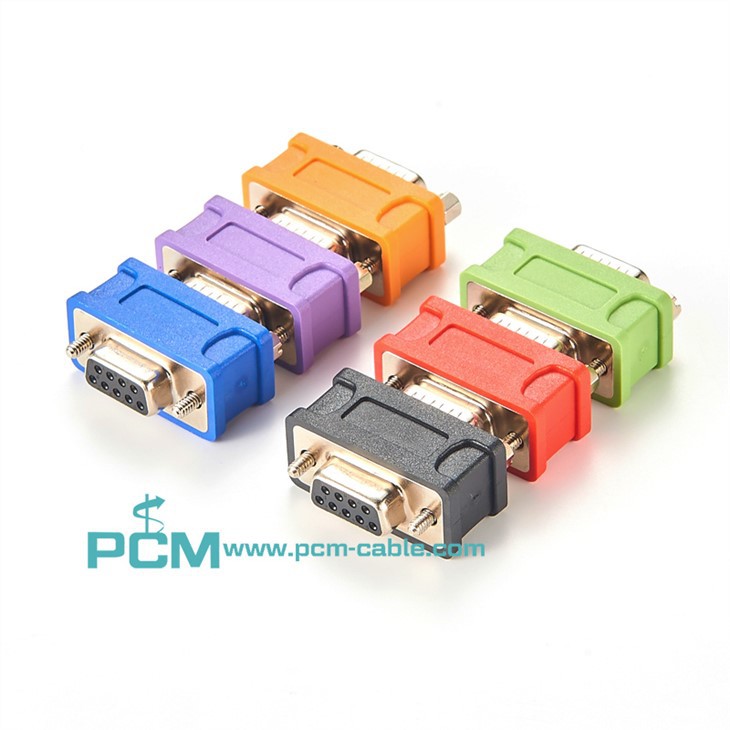

Terminación CAN, 120 ohmios, DB9

Diseñado para comunicación de bus CAN de automóvil. Se puede utilizar directamente para dispositivos como ZLG-USBCAN, VECTOR-CAN case, Vechle SPY, etc.

Entre CAN High (pin 7) y CAN Low (pin 2) hay una resistencia de terminación CAN de 120 ohmios incorporada.

Resistencias de terminación y polarización

Una red RS-485 normal (p. ej., MPI, DP) debe utilizar resistencias de terminación y resistencias de polarización. Las resistencias de terminación y polarización también se pueden omitir para cables de red muy cortos, pruebas temporales o de laboratorio.

Resistencia de polarización: la resistencia de polarización se utiliza para garantizar la relación relativa entre las señales A y B cuando la situación eléctrica es complicada y para garantizar la confiabilidad de las señales "0" y "1".

Los conectores de red PROFIBUS de Siemens ya tienen resistencias de terminación y polarización integradas que se pueden encender o apagar fácilmente con un interruptor. El interruptor de resistencia del terminal del enchufe del terminal de red debe colocarse en la posición "ON"; el interruptor de resistencia terminal del enchufe del sitio intermedio debe colocarse en la posición "OFF".

Los valores de las resistencias de terminación y polarización cumplen totalmente con los puertos de comunicación de Siemens y los cables PROFIBUS.

Al cerrar el interruptor de resistencia terminal del enchufe de red en la red, es muy conveniente cortar la transmisión de señal de parte de la red detrás del enchufe.

Cuando se comunica con otros dispositivos (usando un cable PROFIBUS), el puerto de comunicación de la otra parte puede no ser del tipo de pin D-SUB9, o las definiciones de los pines pueden ser completamente diferentes. Por ejemplo, el inversor Siemens MM4x0, el puerto de comunicación RS-485 adopta la forma de cableado de terminal. En este caso, es necesario conectar una resistencia terminal. Siemens puede proporcionar una resistencia externa relativamente regular. Para otros equipos, se puede realizar de acuerdo a los datos técnicos del "Manual de Sistema S7-200".

El tamaño de la resistencia del terminal y la resistencia de polarización en el conector de red de Siemens coincide con la impedancia característica del cable PROFIBUS de Siemens. Se recomienda encarecidamente que los usuarios utilicen el cable y el enchufe de red PROFIBUS de Siemens. Se pueden evitar muchos problemas.
