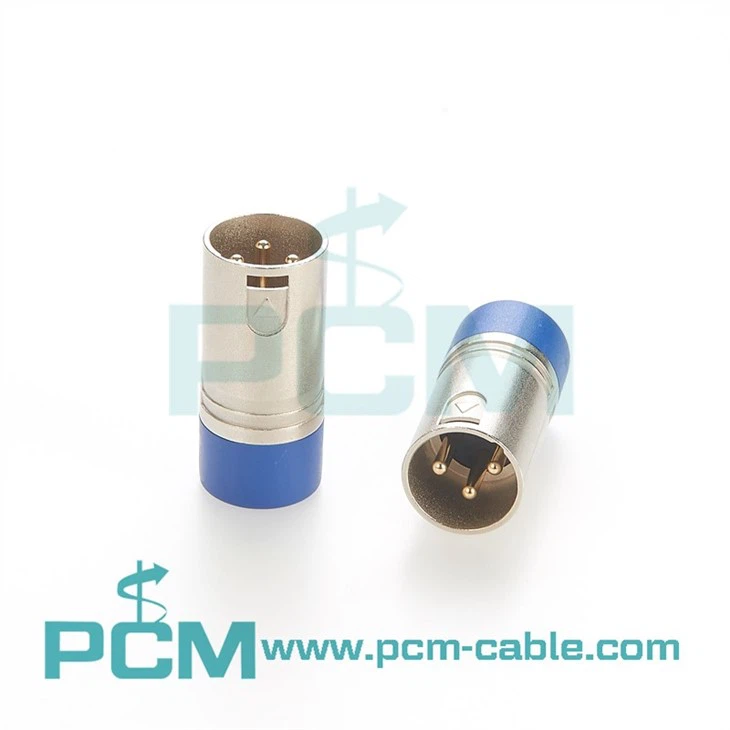

Resistencia de terminación DMX de 3 pines



Descripción



La resistencia de terminación DMX de 3-pin es una resistencia de terminación para sistemas de control DMX, generalmente de 120 Ω (110 Ω opcional). Se puede conectar en el último canal o en el último dispositivo de un dispositivo DMX para ayudar a mantener la estabilidad de la señal y reducir la interferencia de la señal.



Presupuesto



Nombre del producto	3-Conector macho XLR de clavija con resistencia de 120 ohmios para terminación de cadena DMX
DWG No.	PCM-0475
Valor de resistencia	110Ω, 120Ω o personalizado
Interfaz	XLR/DMX de 3 pines (5-Pin también disponible)
Uso	Adecuado para sistema de control DMX de 3-pin
Características	Tamaño compacto, fácil de instalar





Aplicaciones



El terminador 3-Pin DMX-512 XLR3M es adecuado para diversas aplicaciones que requieren el uso de señales de control DMX, como iluminación de escenario, audio, luces LED, etc.



• Terminar el enlace de señal DMX:Cuando no hay ningún dispositivo conectado al final del enlace de señal DMX, es necesario utilizar un terminador para terminar la señal. Los terminadores ayudan a absorber la resistencia y los reflejos al final de una señal, evitando que rebote nuevamente en la línea, causando interferencias en la señal y errores de datos.



• Mejorar la estabilidad y confiabilidad de la señal.: El uso de un terminador DMX puede garantizar una transmisión estable de señales DMX en todo el enlace. Especialmente en redes DMX complejas o de larga distancia, los terminadores pueden reducir significativamente la atenuación de la señal y las interferencias.



• Cumplir con los requisitos del estándar DMX: Según las especificaciones del sistema de control DMX, se debe instalar un terminador al final de cada enlace de señal DMX. Este es un paso crítico para garantizar el funcionamiento adecuado del sistema y evitar problemas de señal.



• Adecuado para iluminación escénica y sistemas de control.: En iluminación de escenarios, control de iluminación de películas y televisión, iluminación arquitectónica y otras aplicaciones que requieren un control DMX preciso, el terminal es una parte importante para garantizar los efectos de iluminación y la precisión del color.





Método de uso



1. Determine el último canal o la última posición del dispositivo del equipo DMX.
2. Inserte el terminador DMX en esa posición y asegúrese de que la conexión esté apretada.
3. Comience a usar el sistema de control DMX y verifique si la señal es estable.



Preguntas frecuentes



P: ¿Cómo elijo una resistencia terminal?

R: La elección de una resistencia de terminación depende de la aplicación específica y de la señal que se transmite. Aquí hay pautas generales:



1. Determine la impedancia característica de la línea de transmisión. Esta es la impedancia que la señal "ve" a medida que viaja por la línea y suele estar en el rango de 50 a 120 ohmios para la mayoría de las aplicaciones.



2. Elija una resistencia de terminación que coincida con la impedancia característica de la línea de transmisión. Esto ayuda a reducir los reflejos de la señal y garantiza que la señal llegue a su destino previsto sin distorsión.



3. Si la línea de transmisión es larga, es posible que necesite agregar resistencias adicionales en puntos intermedios para mantener la calidad de la señal. Cada resistencia debe coincidir con la impedancia de la línea de transmisión.



4. Si la señal es de alta frecuencia, elija una resistencia con un valor de capacitancia bajo para minimizar cualquier efecto parásito. Es posible que también necesite utilizar una red de terminación que incluya condensadores e inductores para mejorar la calidad de la señal.



5. Si la señal es de alta potencia, elija una resistencia que pueda soportar el nivel de potencia sin sobrecalentarse. Es posible que también necesites utilizar varias resistencias en paralelo para distribuir la energía de manera uniforme.







Premier Cable es un fabricante profesional de conectores, cables y arneses de cableado, comprometido a brindar a los clientes soluciones de alta calidad. Contamos con una serie completa de resistencias terminales, que se utilizan ampliamente en iluminación de escenarios, equipos de audio y luces LED. Nuestros productos incluyen resistencias de terminal DMX XLR de 3-pin, resistencias de terminal DMX XLR de 5-pin y resistencias de terminal RJ45 DMX, con valores de resistencia regulares de 120 ohmios o 110 ohmios. Al mismo tiempo, podemos personalizar de manera flexible diferentes valores de resistencia y cantidades de resistencia según las necesidades del cliente para garantizar que se satisfagan las necesidades de diversos escenarios de aplicaciones profesionales.
