RS-422 es un estándar de comunicación en serie que especifica las características eléctricas y funcionales de un esquema equilibrado de transmisión de datos. Se usa comúnmente en aplicaciones industriales y profesionales donde se requiere comunicación de largo alcance e inmune al ruido.

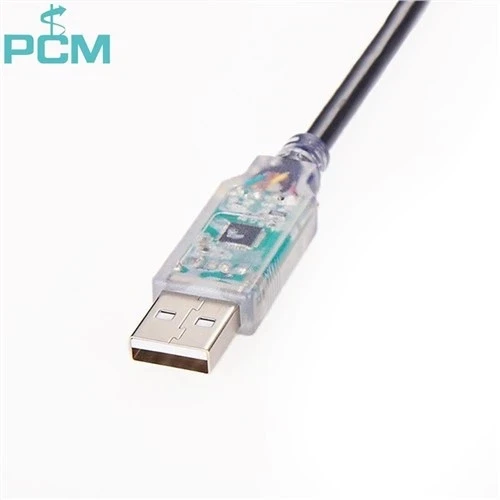

Para establecer una conexión RS-422, necesitaría un cable que admita señalización diferencial y tenga los conectores adecuados. RS-422 utiliza un cable de par trenzado, con un par para transmitir datos y otro par para recibir datos. El cable debe tener una impedancia característica de 100 ohmios.
El cable más utilizado para RS-422 es el cable blindado de par trenzado, a menudo denominado cable STP (par trenzado blindado). El blindaje ayuda a proteger la señal de interferencias externas y mantiene la integridad de los datos transmitidos. La configuración de par trenzado reduce la susceptibilidad al ruido y la diafonía.
Al seleccionar un cable RS-422, debe tener en cuenta los siguientes factores:
Tipo de cable: como se mencionó anteriormente, los cables blindados de par trenzado (STP) se usan comúnmente para conexiones RS-422. Asegúrese de elegir un cable con la clasificación de impedancia adecuada, normalmente 100 ohmios.
Longitud del cable: RS-422 admite tramos de cable más largos en comparación con otros estándares de comunicación en serie. Sin embargo, la distancia máxima dependerá de factores como la velocidad de datos, la calidad del cable y las condiciones ambientales. Para distancias más largas, es posible que deba usar repetidores o amplificadores de señal.
Conectores: RS-422 generalmente usa conectores DB9 o DB25. La elección del conector depende del equipo específico que esté conectando. Asegúrese de que el cable que seleccione tenga los conectores apropiados en ambos extremos para una conectividad perfecta.
Cableado: RS-422 requiere dos pares trenzados para la comunicación full-duplex. Los pares de transmisión y recepción están etiquetados como A y B. Es importante seguir la configuración de cableado correcta para garantizar una transmisión de señal adecuada. El esquema de cableado más común se conoce como modo "4-cableado" o "dúplex completo".
Consideraciones ambientales: si planea usar RS-422 en un entorno hostil o donde puede haber un riesgo de interferencia electromagnética (EMI), es posible que deba considerar cables con blindaje adicional o protección contra la humedad, las variaciones de temperatura y estrés físico.
Vale la pena señalar que RS-422 es un estándar de comunicación punto a punto, lo que significa que admite la comunicación entre dos dispositivos. Si necesita comunicación entre varios dispositivos en una red, normalmente necesitará equipo adicional, como convertidores RS-422 o interfaces multipunto.
Al configurar una conexión RS-422, siempre se recomienda consultar la documentación y las especificaciones proporcionadas por los fabricantes del equipo para garantizar la correcta selección e instalación del cable.
