¿Qué es un código de conector Fakra?
Los conectores FAKRA se usan ampliamente en aplicaciones de RF automotrices - de GPS y antenas a cámaras y sistemas de información y entretenimiento.
Para evitar la conclusión errónea y garantizar la compatibilidad, a cada conector de fakra se le asigna un código representado por un color y la tecla mecánica.
Hay 14 códigos estándar (A - N) más un código Z universal, cada uno con perfiles de llave y color únicos.

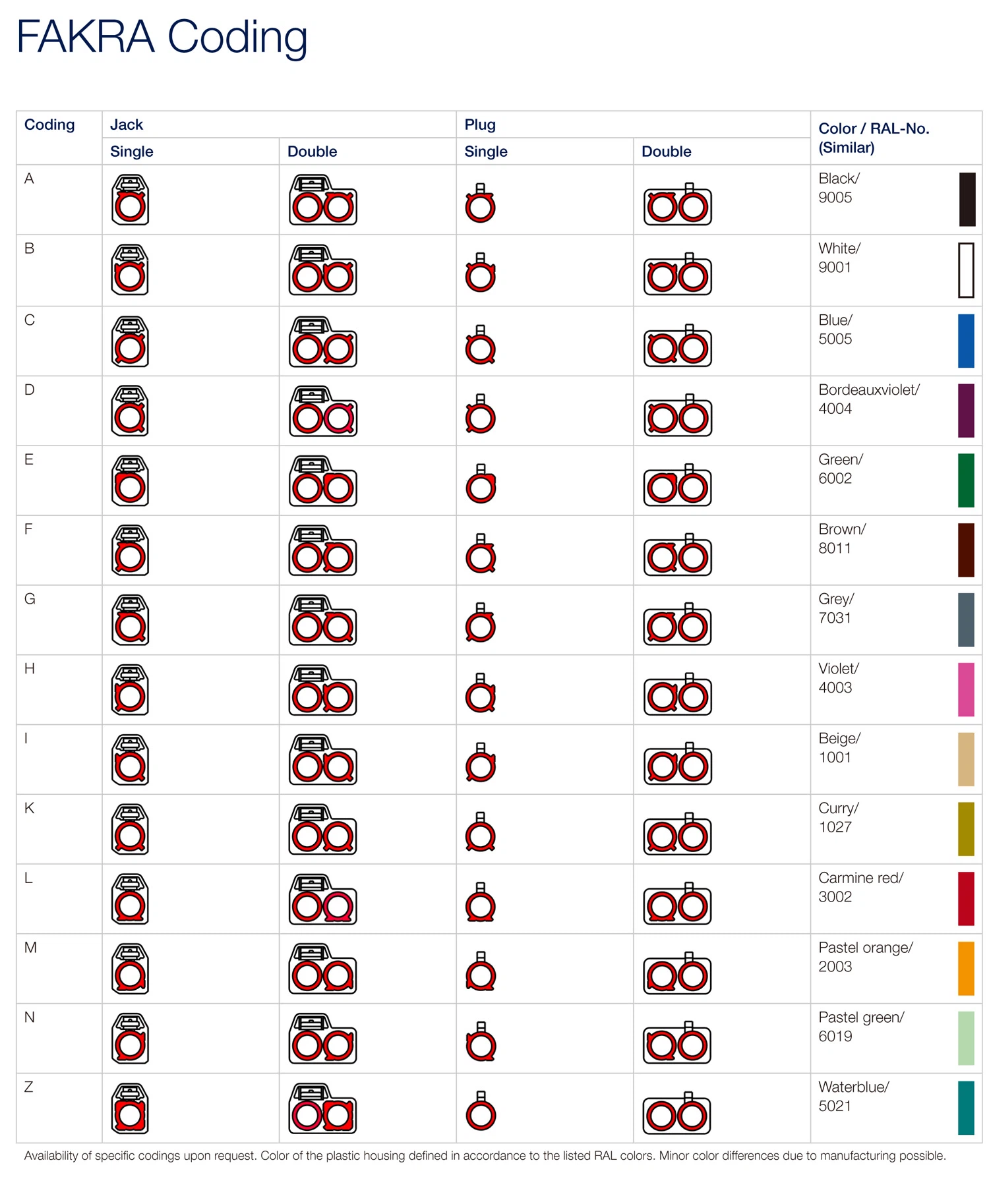

Gráfico de código Fakra
| Código de fakra | Color | Código de liquidación | Aplicación típica |
|---|---|---|---|
| A | Negro | 0 | GPS |
| B | Blanco | 1 | Celular |
| C | Azul | 2 | Radio AM/FM |
| D | Burdeos | 3 | SDARS (audio digital satelital) |
| E | Verde | 4 | TV (Analógico) |
| F | Beige | 5 | Reservado |
| G | Violeta | 6 | Reservado |
| H | Gris | 7 | Audio/video |
| I | Azul claro | 8 | Reservado |
| J | Marrón | 9 | Can / HSD |
| K | Agua | 10 | Entrada sin llave |
| L | Rosa | 11 | Visualización de navegación |
| M | Naranja | 12 | Sistemas de cámara |
| N | Verde oliva | 13 | Diagnóstico |
| Z | Azul de agua | Universal | LVDS / MULTI - use / universal tipo |
Cada código garantiza la incompatibilidad mecánica entre diferentes funciones -, por lo que un cable GPS no se conectará accidentalmente a un puerto de radio.
¿Qué es el código Fakra Z?
El código Fakra Z (Blue Water) no es - Keyed and Universal, lo que significa que puede conectarse a cualquier otro conector codificado Fakra -.
Se usa comúnmente en configuraciones de pruebas, diagnósticos o como una extensión de propósito -} en sistemas personalizados.
¿Buscas cables de fakra personalizados?
El cable Premier fabrica una amplia gama de cables codificados Fakra - utilizando conectores originales de Rosenberger y TE.
Listo para enviar, sin MOQ y personalizable.
¿Necesita ayuda para elegir el código Fakra correcto?
Estamos aquí para apoyar sus necesidades de conectividad automotriz - contáctenos ahora.
