Los conectores de Molex's Brad® Mini - Change® se dividen en un tamaño -, tamaño B - y C -. Estos tres "tamaños" no son una clasificación simple del número de pines, sino un estándar de clasificación para el tamaño del conector del conector, que implica principalmente diferencias en las dimensiones externas del conector, los niveles de corriente y voltaje compatibles, y usos típicos.
La siguiente es una comparación detallada entre ellos:
Un tamaño - (tamaño estándar)
- Tamaño de la interfaz de hilo: 7/8 "-16un
- Número común de alfileres: 2, 3, 4, 5, 6 alfileres
- Nivel actual: 13A Max
Aplicaciones típicas:
- Conexión de potencia
- Señal de sensor/actuador básico
- Devicenet, NMEA 2000 Bus
- Ampliamente utilizado, el mini más común - Tamaño de cambio
- Nivel de protección: IP67
B - tamaño (mediano - tamaño)
- Tamaño de la interfaz roscada: 1 "-16un
- Recuento de alfileres comunes: 6, 7, 8 alfileres
- Calificación actual: 4–10a (dependiendo del número de alfileres)
Aplicaciones típicas:
- Multi - Conexión de señal de canal
- Señal de control + mezcla de potencia
- Medio - Cableado de equipos de complejidad
Características:
- Ligeramente más grande que un tamaño -, admite más pines
- Comúnmente utilizado en situaciones donde se requieren líneas de control adicionales
- Más adecuado para equipos modulares que requieren una mayor complejidad eléctrica
- El tamaño de la interfaz roscada es más grande que un tamaño -
C - tamaño (tamaño grande)
- Tamaño de la interfaz roscada: 1-3/8 "-18UN
- Contados de alfileres comunes: 9, 10, 12, 19 pines
- Nivel de corriente: pequeño (2–5a), más inclinado a la transmisión de señalización
Aplicaciones típicas:
- High - interfaz de señal de densidad (como robots industriales, control de automatización)
- Conector del gabinete de control o placa de interfaz de E/S
- Shell más grande, adecuada para requisitos de alta densidad de pasadores
Características:
- Tamaño máximo de la carcasa
- Apoya el mayor número de alfileres (hasta 19 pines)
- Se utiliza principalmente en sistemas o escenarios complejos con múltiples usos de una línea
- Interfaz roscada más grande, carga más fuerte - capacidad de soporte
| Tamaño | Número de alfiler | Complejidad de la aplicación | Tamaño de concha | Usos típicos |
| Un tamaño - | 2, 3, 4, 5, 6 | Bajo - medio | Pequeño | Fuente de alimentación, sensor, Devicenet, NMEA2000, PROFIBUS |
| B - tamaño | 6, 7, 8 | Medio | Medio | Mezcla de señal de control, E/S del dispositivo |
| C - tamaño | 9, 10, 12, 19 | Alto | Grande | High - señales de densidad, equipos de automatización complejos |

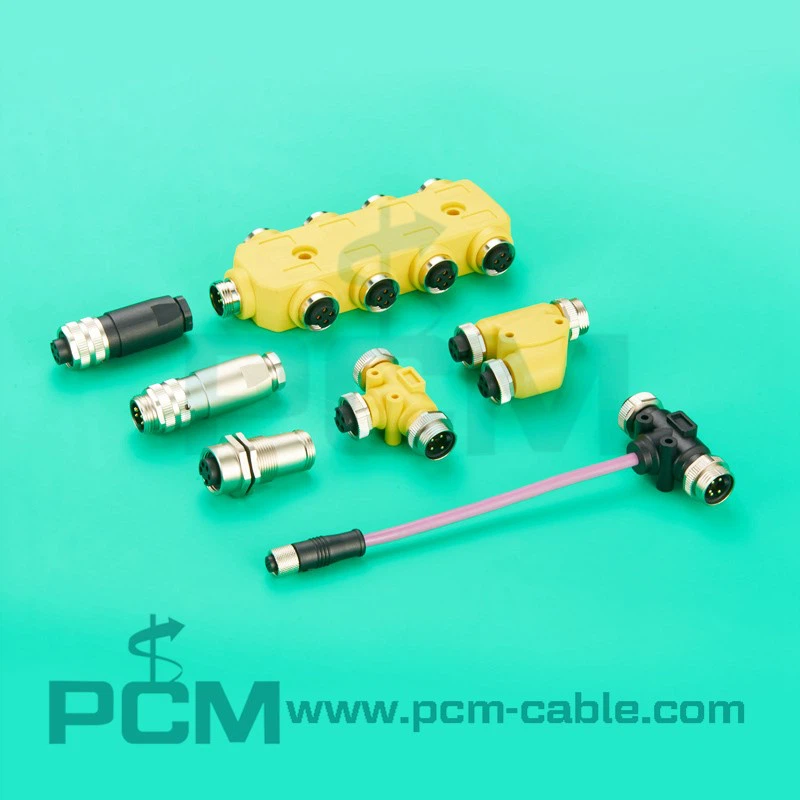

Premier Cable es un fabricante profesional de conector y cable con más de 20 años de experiencia, admitiendo la personalización OEM/ODM. We can produce connectors and cable assemblies compatible with Molex Brad® Mini-Change connectors, providing multiple configurations from 2 to 19 pins, supporting T-type, Y-type, H-type splitters and versions with termination resistors, which are widely used in DeviceNet, NMEA 2000, PROFIBUS, industrial Automatización y otros campos. ¡Bienvenido a enviar fotos y muestras para consultar!
