Solución de problemas de conexión RS-232 con Cisco CAB-SS-232MT

Introducción

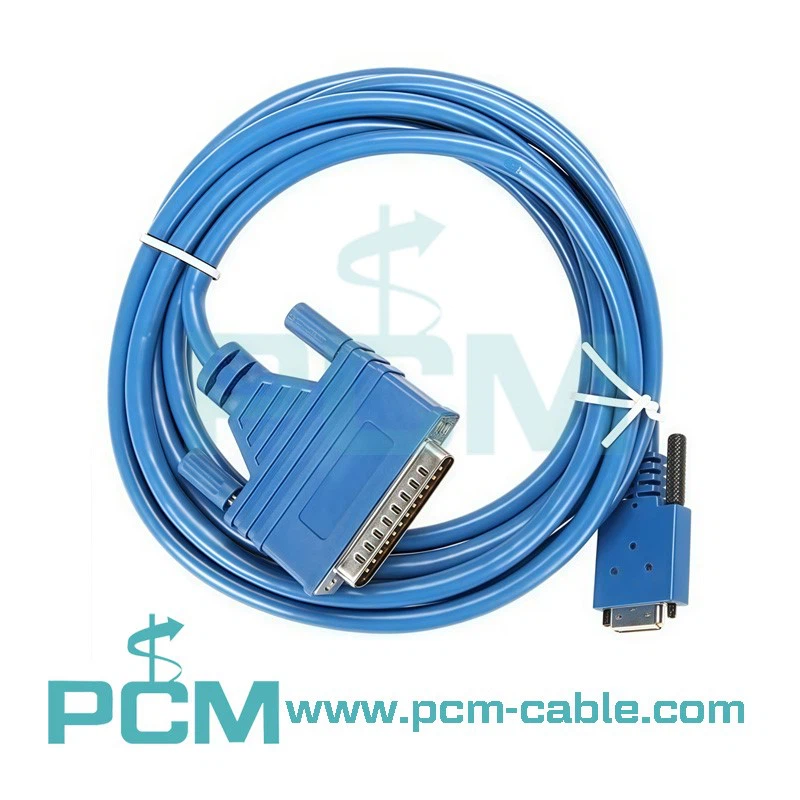

El CiscoCAB-Cable serie inteligente SS-232MTSe utiliza ampliamente para conectar puertos Cisco Smart Serial a dispositivos DB25 RS-232. A pesar de su confiabilidad, los usuarios a veces encuentran problemas de conectividad debido a errores de cableado, malas configuraciones de la señal o incompatibilidad de hardware.

Este artículo describe problemas comunes de conexión RS-232 con el CAB-SS-232MT y proporciona pasos prácticos de solución de problemas para garantizar una comunicación estable.

1. Sin señal o transmisión de datos

Síntomas:Los dispositivos aparecen conectados, pero no se transmiten datos; El terminal o el equipo de red no muestra respuesta.

Posibles causas y soluciones:

Configuración de pines incorrecta:Asegúrese de que los pines Smart Serial coincidan con la configuración de pines del dispositivo DB25 RS-232. Verifique las conexiones TX/RX, RTS/CTS y tierra.
DTE/DCE no coincide:Confirme si el enrutador o dispositivo está configurado como DTE o DCE y utilice la orientación correcta del cable.
Daños en los cables:Inspeccione si hay daños físicos o pines doblados, que puedan interrumpir la comunicación. Reemplace el cable si es necesario.

2. Comunicación intermitente o inestable

Síntomas:Los datos se transmiten parcialmente, caen de forma intermitente o experimentan errores.

Posibles causas y soluciones:

Interferencia eléctrica:Las líneas RS-232 son sensibles a EMI; asegúrese de que los cables estén alejados de equipos ruidosos o de alto voltaje.
Limitación de longitud:Las señales RS-232 estándar son confiables hasta ~15 metros (~50 pies). Superarlo puede causar degradación de la señal.
Problemas con el conector:Los conectores Smart Serial o DB25 flojos pueden causar contacto intermitente; Vuelva a colocar o asegure las conexiones.

3. Errores de apretón de manos o control de flujo

Síntomas:La comunicación se corta o los dispositivos no responden correctamente durante una transferencia de datos de alto-volumen.

Posibles causas y soluciones:

Control de flujo de hardware:Los dispositivos RS-232 a menudo requieren control de flujo RTS/CTS o DTR/DSR. Asegúrese de que el CAB-SS-232MT admita las señales requeridas.
Configuraciones no coincidentes:Verifique la velocidad en baudios, la paridad, los bits de parada y la configuración de control de flujo tanto en el enrutador Cisco como en el dispositivo RS-232.

4. Dispositivo no reconocido

Síntomas:El enrutador o el servidor de terminal no detecta el dispositivo RS-232 conectado.

Posibles causas y soluciones:

Protocolo incompatible:CAB-SS-232MT está diseñado para RS-232 estándar; Los dispositivos que requieran V.35, RS-449 u otros protocolos no funcionarán.
Problema de identificación de serie inteligente:Asegúrese de que la EEPROM del cable identifique correctamente el protocolo. Utilice un cable compatible o certificado por Cisco-.

5. Mejores prácticas para la confiabilidad de RS-232

Utilice cables compatibles o certificados por Cisco-de alta-calidad-para evitar problemas de cableado y señal.
Mantenga los cables alejados del ruido eléctrico y de líneas de alta-potencia.
Confirme que todos los dispositivos utilicen la configuración DTE/DCE correcta.
Verifique la configuración de control de flujo y configuración de pines antes de solucionar problemas.
Reemplace los cables después de un desgaste repetido, especialmente en entornos industriales o de quioscos.

Conclusión

Conectividad RS-232 con elCable serie inteligente Cisco CAB-SS-232MTes generalmente confiable, pero la resolución de problemas comunes, como errores de cableado, discrepancias DTE/DCE, interferencias de señal y problemas de control de flujo, garantiza un funcionamiento sin problemas.

Para ingenieros, integradores y usuarios industriales,Cable Premierproporciona una gama completa de cables serie inteligentes compatibles con Cisco-de alta calidad-, incluidos RS-232, X.21, V.35, RS-449 y otras opciones de interfaz serie, ofreciendo alternativas confiables tanto para sistemas heredados como para aplicaciones industriales modernas.
