Cómo montar un adaptador de bloque de terminales RJ12 tipo D-en gabinetes de control y placas de pared

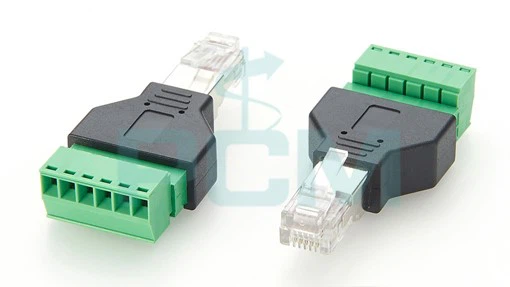

El adaptador de bloque de terminales AD-tipo RJ12 es un conector de montaje en panel-versátil que convierte una interfaz RJ12 6P6C en un bloque de terminales de 6-pin. Su diseño compacto en forma de D se adapta a paneles estándar, placas de pared y gabinetes de control, lo que lo hace ideal para aplicaciones industriales, de telecomunicaciones y de seguridad.

La instalación correcta de este adaptador garantiza conexiones confiables, evita errores de cableado y ahorra tiempo de instalación. Siga estos pasos para montar un adaptador RJ12 tipo D-de manera eficiente.

Paso 1: prepare la ubicación de montaje

Identifique el panel o placa de pared donde se instalará el adaptador.
Asegúrese de que haya suficiente espacio para el estándar.XLR-tamaño D-carcasa tipo.
Verifique que el panel esté limpio y libre de polvo o residuos.

Paso 2: alinear el adaptador

Coloque el adaptador en el recorte, alineando elDiseño en forma de D-con la ranura del panel.
Asegúrese de que elOrificios de montaje M3coincida con los puntos de montaje del panel.

Paso 3: Asegure el adaptador

Utilice tornillos M3 para fijar el adaptador al panel o placa de pared.
Apriete los tornillos de manera uniforme para garantizar una conexión estable y resistente a las vibraciones-.

Paso 4: conecte el cable RJ12

Inserte el enchufe RJ12 6P6C en el puerto del adaptador hembra.
Compruebe que la conexión haga clic de forma segura y esté correctamente alineada.

Paso 5: cablear el bloque de terminales

Abre elterminal de resorteranuras (herramienta-gratuita).
Inserte los cables pelados en las posiciones apropiadas de 6 pines.
Suelte el mecanismo de resorte para bloquear los cables en su lugar.

Paso 6: verificar la conexión

Realice una prueba de continuidad para garantizar el cableado adecuado.
Verifica-las asignaciones de pines para evitar errores de cableado.
Confirme que el adaptador esté firmemente montado y que no pueda moverse durante el uso normal.

Conclusión

Montar un adaptador de bloque de terminales RJ12 tipo D-en gabinetes de control o placas de pared es sencillo con los pasos correctos. Sus terminales de resorte sin herramientas-, montaje seguro M3 y diseño compacto en forma de D-lo hacen ideal para aplicaciones de telecomunicaciones, automatización industrial y sistemas de seguridad. Una instalación adecuada garantiza conexiones confiables, eficiencia de tiempo y organización profesional del panel.
