Configurar una red NMEA 2000 puede sonar técnico, pero con el kit de inicio correcto, se convierte en un proceso de reproducción rápido, enchufe - y -. Ya sea que esté instalando en un barco de pesca o en un recipiente más grande, aquí hay una guía simple para comenzar.
¿Qué necesitas?

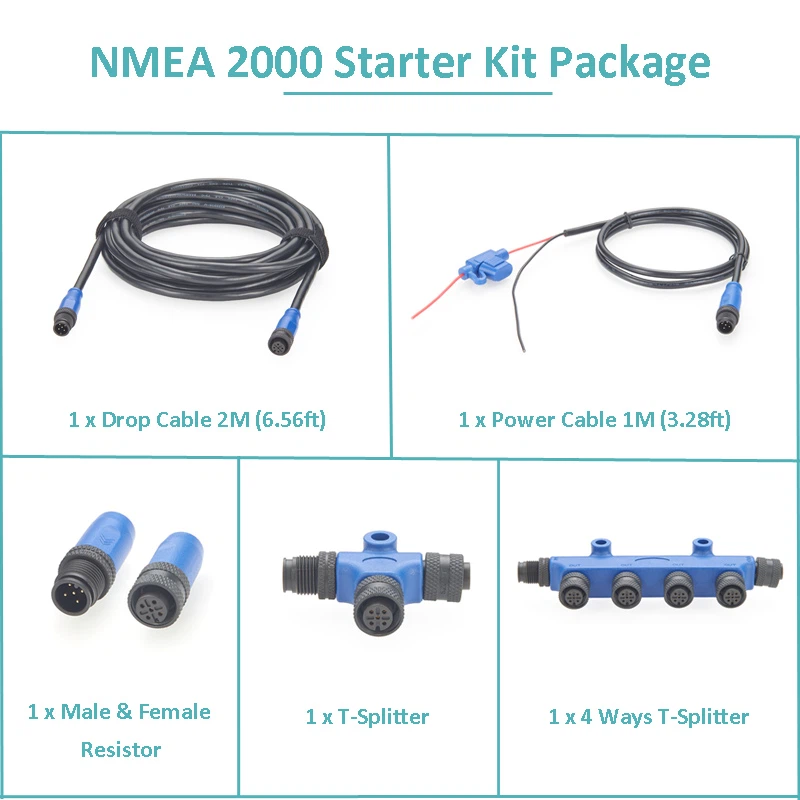

Un kit de inicio NMEA 2000 básico generalmente incluye:
- Cable de alimentación (para conectarse a una fuente de alimentación de 12V)
- T - divisor (s) o multi - puerto t - divisor
- Cable (s) cable (s) (para conectar cada dispositivo)
- Terminadores masculinos y femeninos (para cada extremo de la columna vertebral)
Si está utilizando nuestros kits, todos estos componentes están pre - seleccionados para configuraciones marinas comunes - y siempre puede construir su propio kit personalizado si es necesario.
Paso - por - pasoInstalación
1. Planifique su diseño
- Identifique dónde se colocarán sus dispositivos NMEA 2000 (por ejemplo, GPS, Fishfinder, interfaz del motor).
- Mantenga la columna vertebral central y conecte dispositivos a través de cables de caída.
2. Construye la columna vertebral
- Use t - divisores o múltiples - divisores de puertos para crear la línea de comunicación principal.
- Conecte cada extremo divisor - a - Fin usando los conectores troncales integrales.
3. Conecte el cable de alimentación
- Conecte el cable de alimentación al centro de la columna vertebral (no en cualquier extremo).
- Conecte la alimentación de potencia a una fuente de alimentación de DC de 12 V fusionada.
4. Adjunte los cables de caída
- Use los cables de caída para conectar cada dispositivo a su puerto de división T -.
- Asegúrese de que cada cable esté de forma segura con conectores roscados.
5. Instale terminadores
- Conecte el terminador masculino en un extremo de la columna vertebral.
- Conecte el terminador femenino en el extremo opuesto.
Los terminadores son esenciales para la estabilidad de la señal - ¡No los saltes!
Cheques finales
- Confirme que todas las conexiones son ajustadas e impermeables.
- Power en el sistema - Sus dispositivos ahora deberían automáticamente - detectarse entre sí.
- Use un plotador de gráficos o MFD para verificar el estado de la red y ver si se reconocen todos los dispositivos.
¿Necesitar ayuda?
Todos nuestros kits de inicio NMEA 2000 son plug - y - Play, pre - probados y totalmente compatibles con las mejores marcas como Garmin, Simrad, Raymarine, Actisense, Maretron y más.
📩 ¿Tiene una configuración única? Contáctenos para construir un kit personalizado adaptado a su bote.
