Cable GMSL2 VS cable GMSL3

Tanto el cable GMSL2 como el GMSL3 son cables coaxiales que se utilizan para admitir transmisión de datos y vídeo de gran ancho de banda. La principal diferencia radica en las versiones de protocolo admitidas y los requisitos de rendimiento. Aquí hay una comparación:

1. Soporte de resolución y velocidad de datos

Cable GMSL2

Velocidad de datos: Admite velocidades de datos de hasta 6 Gbit/s.
Compatibilidad con resolución: Admite cámaras de hasta 8 megapíxeles y admite pantallas con resolución 4K y transmisiones de video a través de la tecnología Display Stream Compression (DSC).
Aplicación: Adecuado para transmitir datos de una sola cámara de alta resolución o transmisiones de video en pantalla 4K.

Cable GMSL3

Velocidad de datos: Admite velocidades de enlace directo de hasta 12 Gbit/s, que es el doble que GMSL2.
Soporte de resolución: Admite principalmente transmisión de secuencias de video con resolución 4K multicanal y puede conectar en cadena múltiples pantallas y cámaras.
Aplicación: Diseñado para escenarios que requieren agregación de transmisión de video multicanal, como ADAS (Sistema avanzado de asistencia al conductor), cámaras de visión envolvente y conexiones en cadena para pantallas en vehículos.

2. Requisitos y parámetros del cable

Tipos de cables comunes

Los sistemas GMSL2 y GMSL3 suelen utilizar cables coaxiales blindados (como RTK031, etc.) o pares trenzados para transmitir señales.

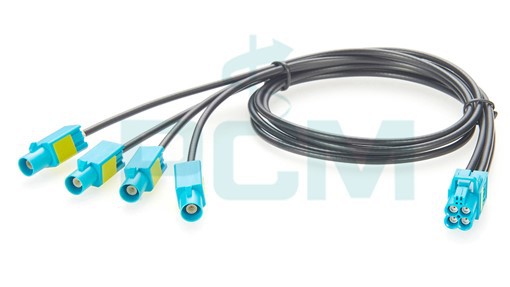

Los conectores Fakra o HSD se utilizan comúnmente en estos sistemas para garantizar la confiabilidad y la antiinterferencia de la transmisión de señales de alta frecuencia.

Distancia de transmisión:

Cable GMSL2: en el cable coaxial blindado estándar, la distancia de transmisión suele ser de 15 a 20 metros, según el tipo de cable y la velocidad de transmisión.
Cable GMSL3: debido a la mayor velocidad de señal, la distancia de transmisión es generalmente de 10 a 15 metros, y los cables y conectores de alta calidad pueden extender la distancia.

3. Características y beneficios clave

GMSL2

Proporciona transmisión de datos de vídeo comprimidos y sin comprimir.
Admite túneles Ethernet, lo que permite la transmisión de datos Ethernet a través de un solo cable (velocidad de canal inverso de hasta 1,5 Gbit/s).
Adecuado para sistemas automotrices convencionales con cámaras y pantallas individuales de alta resolución.

GMSL3

Capacidades mejoradas de agregación de múltiples dispositivos, lo que permite transmitir transmisiones de video desde múltiples cámaras o pantallas a través de un solo cable.
Admite velocidades de datos más altas y arquitecturas de sistemas más complejas, como transmisiones de video en pantalla 4K multicanal.
Proporciona una solución ideal para la conectividad de pantallas y sensores múltiples en vehículos autónomos.

4. Historia y evolución del GMSL

GMSL (2008): admite 3,125 Gbit/s para transmitir transmisiones de vídeo de cámara o pantalla de alta definición.
GMSL2 (2018): admite 6 Gbit/s y agrega compresión de flujo de visualización y funciones de túnel Ethernet.
GMSL3 (2021): admite 12 Gbit/s, optimiza la agregación de múltiples dispositivos, la conexión en cadena y mejora la flexibilidad del sistema.

Cable GMSL2 VS cable GMSL3

Atributo	Cable GMSL2	Cable GMSL3
Velocidad de datos	Hasta 6 Gbit/s	Hasta 12 Gbit/s
Soporte de resolución	Admite pantallas 4K (a través de tecnología DSC)	Admite múltiples transmisiones de video 4K
Conectividad del dispositivo	Adecuado para conexiones de una sola cámara o de una sola pantalla	Admite agregación de múltiples cámaras y pantallas en cadena
Distancia de transmisión	15-20 metros (dependiendo de las condiciones)	10 a 15 metros
Tasa de canal trasero	187,5 Mbit/s o 1,5 Gbit/s	187,5 Mbit/s o 3 Gbit/s
Características clave	Admite Display Stream Compression (DSC) y tunelización Ethernet	Admite agregación multicámara y conexión en cadena de alta velocidad
Aplicaciones típicas	Sistemas de cámara única, pantallas de transmisión de video 4K	Sistemas de conducción autónoma, ADAS multicámara, conectividad multipantalla
Tipo de cable	Cables coaxiales blindados o pares trenzados	Cables coaxiales blindados de alta calidad
Fecha de lanzamiento	2018	2021
Costo	Más bajo	Más alto
Casos de uso	Sistemas de complejidad moderada (p. ej., sistemas de información y entretenimiento, ADAS de una sola cámara)	Sistemas de alta complejidad (p. ej., conducción autónoma, vista envolvente, configuraciones de múltiples pantallas)
