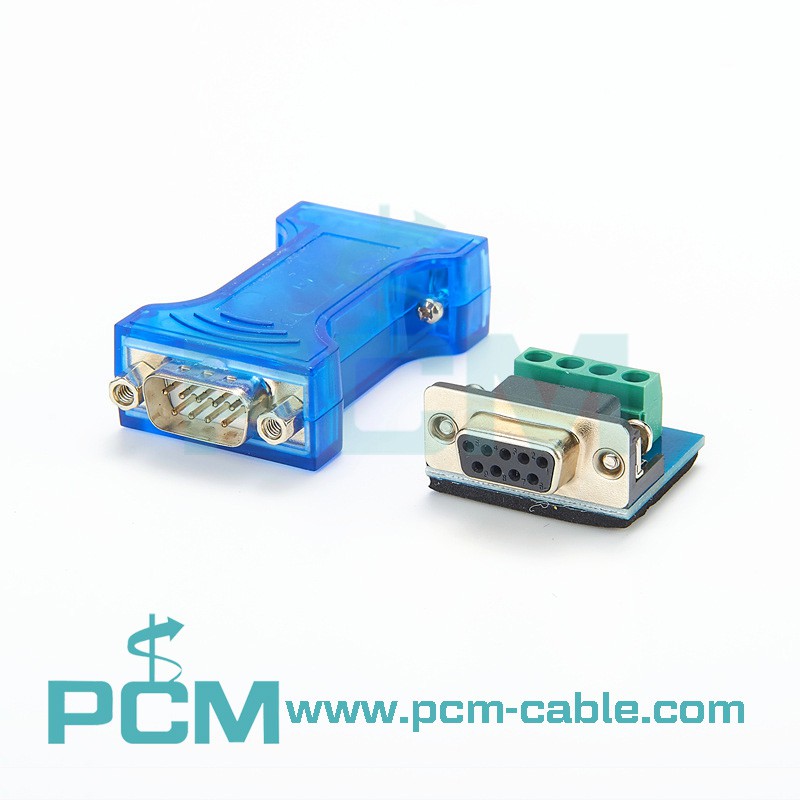

Aplicación Introducción del convertidor serie RS485 a RS232
La función principal del convertidor 485 es convertir la señal RS-232 de un solo extremo en una señal diferencial balanceada RS-485 o RS-422. Función de identificación automática RS-485, RS-422, más fácil de usar.
rs485 a rs232 es un convertidor de interfaz bidireccional entre RS-485 y RS-232. Se utiliza entre las principales máquinas de control. La máquina de control principal y el microcontrolador o los periféricos forman una multimáquina remota punto a punto, punto a multipunto. Red de comunicación, realiza la comunicación de respuesta de múltiples máquinas, ampliamente utilizada en el sistema de control de automatización industrial, una tarjeta, sistema de control de acceso, sistema de estacionamiento, sistema bancario de autoservicio, sistema de carga de autobuses. Sistema de venta de alimentos en cantinas, sistema de gestión de asistencia de empleados de la empresa, sistema de estaciones de peaje de autopistas, etc.
El rs485 a rs232 puede convertir las señales TXD y RXD del puerto serie RS-485 en señales RS-232 semidúplex equilibradas de dos hilos. No es necesario conectar la fuente de alimentación externa, puede robar directamente la energía del 3-pin del puerto RS-232. Al mismo tiempo, la solicitud de envío de pines 7-(RTS) y el terminal de datos de pines listo (DTR) 4-se utilizan para suministrar la fuente de alimentación auxiliar para rs485 a rs232, y el control de flujo automático permite que no tenga que reiniciar, el hardware y la instalación son muy fáciles de usar.
Aplicación de dispositivo RS485 a RS232
1. Comunicación entre dispositivos RS485 y dispositivos RS232
Este método se utiliza principalmente en el equipo terminal de control que es la interfaz RS485C. Cuando el equipo terminal controlado es la interfaz RS232, los dispositivos en ambos extremos no se pueden conectar directamente debido a las diferentes características eléctricas. La señal de la interfaz RS485C se puede convertir de forma transparente en la señal RS232 utilizando el convertidor rs485. .
2. Aplicación de red RS485
Cuando un host RS485 desea controlar hasta 32 dispositivos esclavos RS232, se puede utilizar este método. Para evitar la reflexión de la señal y la interferencia, se debe conectar una resistencia correspondiente (120 Ω, 1/4 W) al final de la línea.
