Molex Micro-Fit 8-Pin 90° Right Angle Left Angle Power & Signal Cable Harness
90° Right Left Angle 8-Pin Micro-Fit, Mini-Fit, & Mega-Fit Cable Assemblies

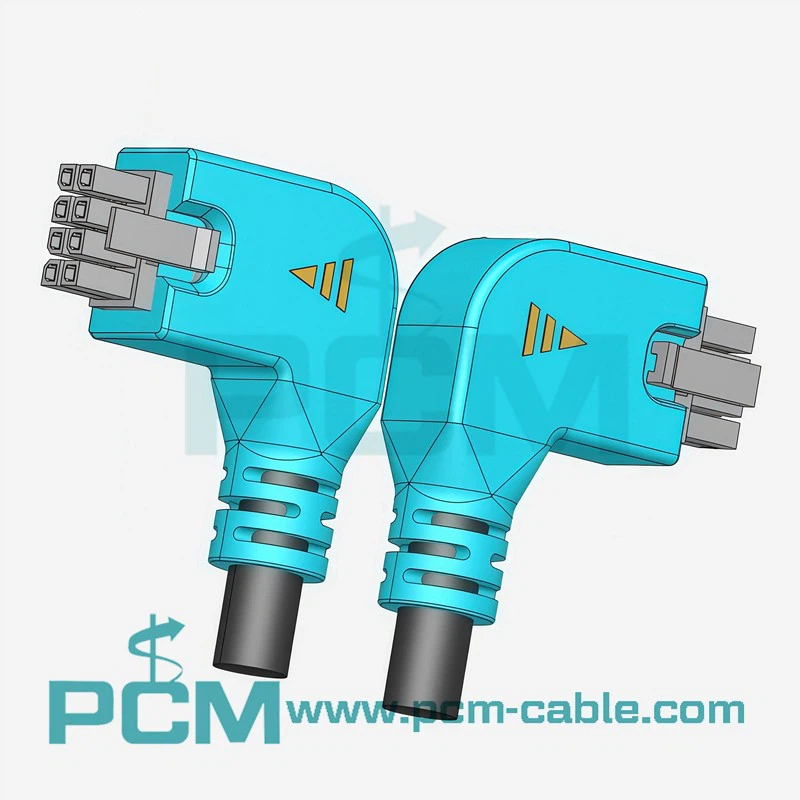

8-pin left angle Micro-Fit cable factory production
8-pin left angle Mini-Fit molded cable assembly
8-pin Mega-Fit right angle power cable assembly
8-pin Micro-Fit 90 degree angled overmolded cable
8-pin high current Mega-Fit 90 degree cable assembly
Left Angle 8 Pin Micro-Fit Molex Cable Harness OTS Power Cable Assembly

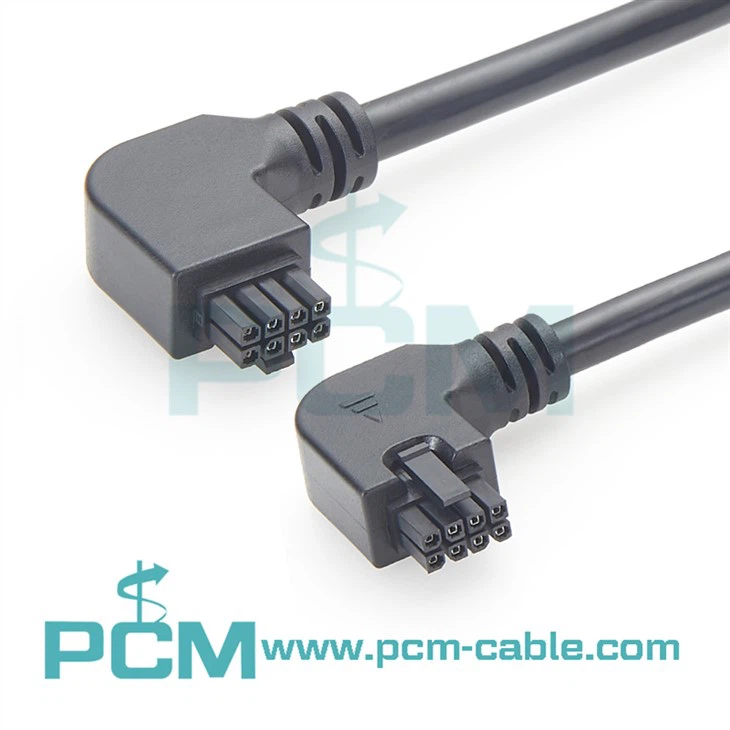

Conjuntos de cables Micro-Fit, Mini-Fit y Mega-Fit de 90 grados, ángulo derecho-izquierdo, 8-pines
Nuestros conjuntos de cables de 8-pin en ángulo recto de 90 grados y en ángulo izquierdo están diseñados para enrutamiento de cables avanzado en instalaciones compactas y sensibles-a la dirección. Estos conjuntos son compatibles con los sistemas de conectores Mini-Fit, Micro-Fit y Mega-Fit, lo que proporciona una solución de interconexión versátil para aplicaciones de transmisión de señal, control y potencia.
Con un resistente alivio de tensión sobremoldeado, una amplia gama de calibres de cable de 18 a 30 AWG y personalización OEM completa, estos conjuntos de cables moldeados de ángulo derecho- e izquierdo- de 8-pinillas están diseñados para brindar confiabilidad mecánica y rendimiento eléctrico a largo plazo.
Presupuesto
| Nombre del producto | Conjuntos de cables Mini{0}}Fit, Micro-Fit y Mega-Fit de 8 pines en ángulo derecho izquierdo |
| DWG No. | Ángulo recto (PCM-HD-0216); Ángulo izquierdo (PCM-HD-0217) |
| Número de pines | 8 pines/8 circuitos |
| Tipos de ángulos | Ángulo recto de 90 grados/ángulo izquierdo de 90 grados |
| Calibre de alambre | 18–30 CAE |
| Tipo de cable | Conjunto de múltiples-núcleos sobremoldeado |
| Material de la chaqueta | Cable con certificación PVC/TPE/UL- |
| Temperatura de funcionamiento | −20 grados a +85 grados |
| Orientación del conector | Salida de cables horizontales |
| Cumplimiento | RoHS / ALCANCE |
Ventajas principales del diseño de ángulo derecho e izquierdo de 90 grados
- Salida real de 90 grados para enrutamiento de cables direccional
- Orientación en ángulo-derecho e izquierdo-para diseños reflejados
- Reduce los requisitos de espacio trasero detrás del conector.
- Evita la flexión excesiva del cable y la tensión mecánica.
- Ideal para gabinetes herméticos, PCB apilados y carcasas de perfil bajo-
Estos beneficios de diseño mejoran significativamente la eficiencia del ensamblaje y la durabilidad del cable-a largo plazo.
Compatibilidad con conectores multi-series
Nuestros conjuntos de cables en ángulo de 8-pins admiten múltiples plataformas de conectores de la serie Fit:
- Micro-Fit (paso de 3,00 mm): transmisión compacta de potencia y señal
- Mini-Fit/Mini-Fit Jr. (paso de 4,20 mm): aplicaciones de potencia media
- Mega-Fit (paso de 5,70 mm): sistemas de suministro de energía de alta-corriente
Esta capacidad entre-series permite una solución de abastecimiento unificada para equipos de ingeniería que gestionan arquitecturas de conectores mixtos.
Fuerza de fabricación en fábrica
Como fabricante profesional de conjuntos de cables personalizados, controlamos todo el proceso de producción internamente-:
- Taller independiente de sobremoldeo y utillaje.
- Líneas automatizadas de corte, pelado y engarzado
- Pruebas de continuidad del producto 100 % terminadas-
- Inspección de fuerza de tracción y resistencia de aislamiento
- Desarrollo de prototipos y muestreo rápido.
- Producción en masa estable con soporte de embalaje de exportación.
Esto garantiza un rendimiento constante, un tiempo de entrega controlado y una producción escalable para sus conjuntos de cables Micro-Fit, Mini-Fit y Mega-Fit en ángulo de 8-pins.
Etiqueta: Conjuntos de cables Micro-Fit, Mini{4}}Fit y Mega-Fit de 90 grados, ángulo derecho izquierdo, 8-Pin Micro-Fit, proveedores, fabricantes, fábrica, personalizado, venta al por mayor, cotización, muestra gratis
