La atenuación es un factor crítico en el rendimiento de los cables GigE, especialmente cuando se considera la transmisión de datos en varias frecuencias. Como proveedor de cables GigE, he sido testigo de primera mano de cómo comprender la atenuación en diferentes frecuencias puede afectar significativamente la eficiencia y confiabilidad de los sistemas de red. En este blog, profundizaremos en el concepto de atenuación, exploraremos cómo varía entre diferentes frecuencias en cables GigE y discutiremos sus implicaciones para los usuarios.
Entendiendo la atenuación
La atenuación se refiere a la reducción de la intensidad de una señal a medida que viaja a través de un medio, como un cable. En el contexto de los cables GigE, que están diseñados para comunicación Ethernet de alta velocidad, la atenuación puede provocar degradación de la señal, aumento de las tasas de error y, en última instancia, una disminución del rendimiento general de la red.
Las principales causas de atenuación en los cables GigE incluyen la resistencia de los conductores, las pérdidas dieléctricas en el material aislante y las pérdidas por radiación. La resistencia hace que parte de la energía eléctrica de la señal se convierta en calor, mientras que se producen pérdidas dieléctricas cuando el material aislante absorbe y disipa energía de la señal. Las pérdidas por radiación ocurren cuando la señal se escapa del cable en forma de ondas electromagnéticas.
Atenuación a diferentes frecuencias
Los cables GigE se utilizan normalmente para transmitir datos en frecuencias que van desde unos pocos megahercios (MHz) hasta varios gigahercios (GHz). La atenuación de un cable GigE depende de la frecuencia, lo que significa que la cantidad de pérdida de señal varía con la frecuencia de la señal transmitida.
En frecuencias más bajas (por ejemplo, por debajo de 100 MHz), la atenuación es relativamente baja. Esto se debe a que el efecto piel, que hace que la corriente fluya principalmente cerca de la superficie del conductor a frecuencias más altas, es menos pronunciado. Como resultado, la resistencia del conductor es menor y hay menos pérdida de energía debido a la generación de calor.
A medida que aumenta la frecuencia, también aumenta la atenuación. En frecuencias superiores a 100 MHz, el efecto piel se vuelve más significativo, lo que conduce a un aumento de la resistencia efectiva del conductor. Además, las pérdidas dieléctricas en el material aislante aumentan con la frecuencia, lo que contribuye aún más a la atenuación general.
Por ejemplo, en un cable GigE de categoría 6A típico, la atenuación a 100 MHz podría ser de unos 4 dB por 100 metros, mientras que a 500 MHz podría aumentar hasta unos 10 dB por 100 metros. A 1000 MHz (1 GHz), la atenuación podría alcanzar los 15 dB cada 100 metros o más.
Impacto en el rendimiento del cable GigE
La atenuación dependiente de la frecuencia de los cables GigE tiene varias implicaciones para el rendimiento de la red. En frecuencias más altas, la mayor atenuación puede conducir a una distancia máxima de transmisión más corta. Esto se debe a que la intensidad de la señal debe permanecer por encima de un cierto umbral en el extremo receptor para garantizar una transmisión de datos confiable. Si la atenuación es demasiado alta, la señal puede volverse demasiado débil para detectarse con precisión, lo que provocará errores o pérdida de datos.
Además, la atenuación dependiente de la frecuencia también puede afectar la calidad de la señal. Como la atenuación varía con la frecuencia, los diferentes componentes de frecuencia de la señal se atenuarán en diferentes cantidades. Esto puede causar distorsión de la señal, lo que dificulta que el dispositivo receptor recupere los datos originales.
Elegir el cable GigE adecuado
Como proveedor de cables GigE, entiendo la importancia de elegir el cable adecuado para su aplicación específica. Al seleccionar un cable GigE, es fundamental considerar el rango de frecuencia de los datos que transmitirá y la distancia máxima de transmisión.
Para aplicaciones que requieren transmisión de datos de alta velocidad en frecuencias superiores a 1 GHz, se pueden utilizar cables con menor atenuación, comoIX Cable Ethernet Industrial Categoría 6A, son recomendables. Estos cables están diseñados para minimizar la pérdida de señal en altas frecuencias, asegurando una transmisión de datos confiable en distancias más largas.
Por otro lado, si su aplicación sólo requiere transmisión de datos a frecuencias más bajas (por ejemplo, por debajo de 100 MHz), un cable estándar de Categoría 5e o Categoría 6 puede ser suficiente. Estos cables son más rentables y pueden proporcionar un rendimiento adecuado para aplicaciones menos exigentes.
Aplicaciones industriales

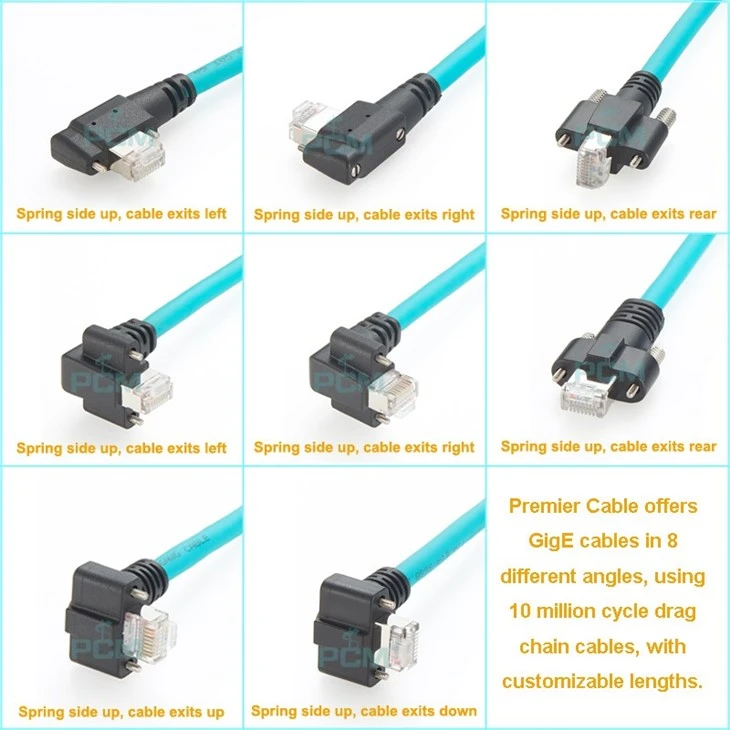

En entornos industriales, el rendimiento de los cables GigE es aún más crítico. Los entornos industriales suelen tener altos niveles de interferencia electromagnética (EMI), que pueden degradar aún más la calidad de la señal. Para combatir esto, se utilizan cables GigE de calidad industrial, comoCables industriales GigE RJ45 verticales con tornillos mariposa, están diseñados con blindaje adicional para reducir el impacto de EMI.
Estos cables también están diseñados para soportar condiciones ambientales adversas, como temperaturas extremas, humedad y tensión mecánica. Por ejemplo, en una fábrica donde hay maquinaria en movimiento y vibraciones, un cable GigE resistente puede garantizar una transmisión de datos confiable sin sufrir daños.
Cables de extensión
En algunos casos, es posible que necesites extender la longitud de tu cable GigE. Cuando se utilizan cables de extensión, es importante considerar la atenuación adicional que introduce la extensión.Cable de extensión de montaje en panel Jack en línea IXes una excelente opción para ampliar el alcance de su red GigE manteniendo la integridad de la señal.
Sin embargo, es esencial asegurarse de que la atenuación total de los cables combinados (el cable principal y el cable de extensión) no exceda la atenuación máxima permitida para su aplicación. De lo contrario, puede experimentar degradación de la señal y pérdida de datos.
Conclusión
Comprender la atenuación en diferentes frecuencias de un cable GigE es crucial para garantizar el rendimiento confiable de su red. Como proveedor de cables GigE, me comprometo a proporcionar cables de alta calidad que satisfagan las necesidades específicas de nuestros clientes. Ya sea que esté buscando un cable para un centro de datos de alta velocidad o una aplicación industrial, tenemos la experiencia y los productos para ayudarlo a tomar la decisión correcta.
Si está interesado en obtener más información sobre nuestros cables GigE o tiene alguna pregunta sobre la atenuación y el rendimiento del cable, no dude en contactarnos para discutir la adquisición. Estamos aquí para ayudarle a encontrar las mejores soluciones de cable para sus necesidades.
Referencias
- Alianza Ethernet. (2023). Descripción general de la tecnología Ethernet.
- Asociación de la Industria de las Telecomunicaciones (TIA). (2022). TIA - 568.3 - D: Estándar de cableado de telecomunicaciones para edificios comerciales.
